首頁 - 產品中心 - S(B)H□-M型非晶合金卷鐵芯電力變壓器

返回列表

S(B)H□-M型非晶合金卷鐵芯電力變壓器

30KVA~630KVA三角鐵心變壓器

SC(B)□-□/□系列樹脂絕緣干式變壓器
產品概述 型號及特點 技術參數 外形尺寸
產品概述

一個世紀以來，電力變壓器原理未曾改變，隨著年代的推進，先進生產設備日臻完善，我公司生產的非晶合金卷鐵芯變壓器是用新型導磁材料——非晶合金卷繞制作鐵芯而成的變壓器，它比硅鋼片作鐵芯變壓器的空載損耗下降的80%左右，空載電流下降約80%，是目前節能效果較理想的配電變壓器，特別適用于農村電網和發展中地區等負載率較低的地方。非晶合金鐵芯配電變壓器空載損耗低、節能、環保優勢明顯，符合我國政府倡導的“節約資源，保護環境，建設節約型社會”產業政策。油浸變壓器還可減排CO、SO、NOx等有害氣體，被稱為二十一世紀的“綠色材料”。

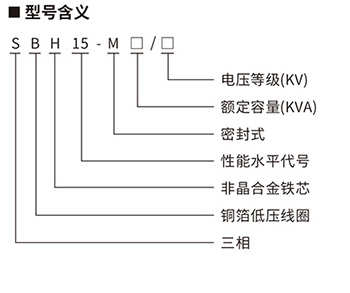

型號及特點

產品符合標準

GB 1094.1- 2013《電力變壓器第一部分:總則》
GB 1094.2- 2013《電力變壓器第二部分:溫升》
GB 1094.3- 2017《電力變壓器第三部分:絕緣水平和外絕緣空間間隙》
GB 1094.5- 2008《電壓變壓器第五部分:承受短路的能力》
GB/T 25446-2010《油浸式非晶合金鐵芯配電變壓器技術參數和要求》
GB/T 1094.10-2003 《電力變壓器第10部分: 聲級測定》
IEC 60076《電力變壓器》

產品特點
變壓器鐵芯用非晶合金帶材卷制而成，空載損耗比S9型變壓器降低80%左右，比JB/T 10318規定值低25%左右。

變壓器低壓采用銅箔線圈，增強變壓器承受短路的能力。

變壓器聯結組采用Dyn11，減少諧波對電網的影響，改善供電質量。

油箱和箱蓋焊為一體的全密封結構,延長使用壽命,免維修。
變壓器采用真空注油，可完全排除線圈中氣泡，確保絕緣性能穩定。
每臺變壓器出廠前都進行峰值電壓高于國家標準25%的全波雷電沖擊實驗，確保變壓器安全可靠運行。

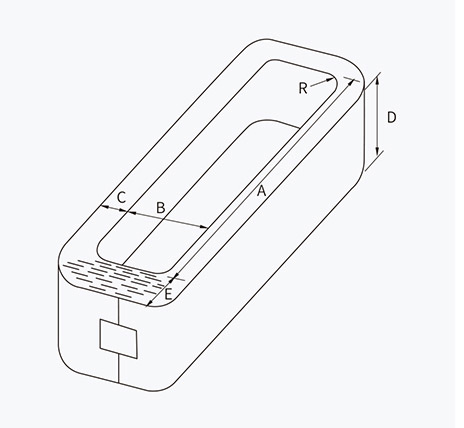

帶材寬度：142mm、170mm、213mm

A：鐵芯窗高：150-1000mm
B：鐵芯窗寬：65-500mm
C：鐵芯疊厚：20-180mm
D：鐵芯高度：帶材寬度+4mm(環氧樹脂涂層厚度)帶材寬度+2mm(膠水涂層厚度)
E：鐵芯接頭疊厚：鐵心疊厚Cx1.18mm外層最大帶材周長3500mm


技術參數

SH15-M技術參數

額定容量 (KVA)
Rated capacity

電壓組合及分接范圍(kV)
Voltage combination and tapping range

聯結組標號 Lable of connecting group

空載損耗 (W)
No-Load
loss

負載損耗 (W)
Load loss

空載電流 (%)
No-Load
curre nt

短路阻抗 (%)
Short circuit impedance

高壓(kV)
High-
Voltage

高壓分接范圍(%) High voltage tapping range

低壓(kV)
Low-
Voltage

30






6
6.3
10
10.5
11







±5±2x2.5







0.4







Dyn11

33

600

1.70





4.0

50

43
870
1.30

63

50
1040
1.20

80

60
1250
1.10

100

75
1500
1.00

125

85
1800
0.90

160

100
2200
0.70

200

120
2600
0.70

250

140
3050
0.70

315

170
3650
0.50

400

200

4300

0.50

500

240
5150
0.50

630

320
380
450

6200
7500
10300

0.30
0.30
0.30



4.5

800

1000

1250

530

12000

0.20

1600

630

14500

0.20

2000

750

17400

0.20


5

2500

900

20200

0.20

SH16-M技術參數

型號
Type

電壓組合(kV)
Voltage combination

聯結 方式 Conn-
ecting way

空載 損耗 (W) No-
Load loss

負載 損耗 (W)
Load loss

空載 電流 (%) No-
Load current

阻抗 電壓 (%) Impe-
dance voltage

外形尺寸
size

安裝底座中心
Center of installation base
(L2xL1/4-?D)
mm

油重 (kg)
Weight of oil

總重 (kg)
Total weight

高壓
High-
Voltage

高壓分 接范圍 (%)
High voltage tapping range

低壓
Low-
Voltage


L


H


B

SH16-M-50/10




6
6.3
6.6
10
10.5
11 (20)





±2 x2.5
±31 x2.5






0.4





Dyn11
Yyn0

38

870

0.9

4.0

950

1040

620

400x550/4-?14

160

680

SH16-M-100/10

58

1500

0.7

4.0

1060

1070

770

400x660/4-?14

190

890

SH16-M-160/10

78

2200

0.5

4.0

1060

1150

930

400x870/4-?19

250

1190

SH16-M-200/10

90

2600

0.5

4.0

1110

1170

930

550x870/4-?19

270

1300

SH16-M-250/10

110

3050

0.5

4.0

1180

1180

1010

550x870/4-?19

300

1460

SH16-M-315/10

130

3650

0.4

4.0

1180

1180

1010

550x870/4-?19

240

1400

SH16-M-400/10

160

4300

0.4

4.0

1200

1180

1010

550x870/4-?19

280

1660

SH16-M-500/10

190

5150

0.4

4.0

1270

1200

1160

660x1070/4-?19

300

1950

SH16-M-630/10

230

6200

0.3

4.5

1450

1330

1240

820x1070/4-?14

480

2450

SH16-M-800/10

280

7500

0.3

4.5

1520

1460

1380

820x1070/4-?19

520

2900

SH16-M-1000/10

330

10300

0.3

4.5

1720

1510

1460

820x1070/4-?19

680

3500

SH16-M-1250/10

390

12000

0.2

4.5

1785

1690

1330

820x1070/4-?19

800

3980

SH16-M-1600/10

470

14500

0.2

4.5

1880

1970

1380

820x1070/4-?19

850

5300

SH16-M-2000/10

570

17400

0.2

5.0

2080

1965

1540

820x1070/4-?19

1310

6150

SH16-M-2500/10

680

20200

0.2

5.0

2400

2350

1500

820x1070/4-?19

1850

8200

產品絕緣水平

電壓等級
Voltage class
(kV)

設備最高電壓有效值
Effective value of
max voltage of equipment
(kV)

額定短時工頻耐受電壓有效值kV/分鐘 Effective value of rated short duration power frequency withstand
voltage KV/min

額定雷電沖擊耐受電壓全波峰值(kV) Full wave peak value of rated lightning impulse withstand voltage

≤1

≤1.1

5

-

6

6.9

25

75

10

11.5

35

95

20

23

50

125


外形尺寸
